- 产品描述

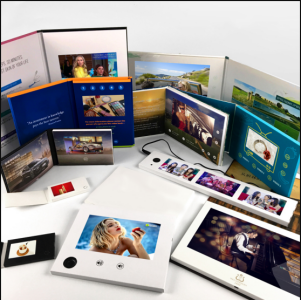

智创时代采用海奇B200主控设计的视频、图片、音乐广告播放（视频贺卡）方案，支持极速3S内开机。
本产品主要应用场景：
1：汽车厂商业推广计划 2：房地产商业推广计划（别墅，商业中心）
3：旅游景点纪念品，风景及景点推广计划 4：奢侈品品牌提升计划
5：政府招商引资手册（城市规划及市场前景介绍） 6：高端视频礼品礼盒
7：高端产品使用说明书 8：高端婚礼请柬
9：条形屏货架展示 10：展架视频宣传
11：DIY视频播放器 12：停车场二维码显示屏
本方案环比优势：
1：CPU与DDR2主频高达800M，速度更快 2：TF卡容量变更快，交货速度更快（拒绝二手FLASH）。
3：PMU电源管理，静态电流低至25uA 4：外部看门狗，双重保护
5：2W大功放驱动，声音更响亮 6：显示屏可自行修改工具配置，出货快人一步
7：USB拷入可更新软件，使用更方便 8：按键功能用户可自定义
9：视频之间无缝切换（没有黑屏） 10：支持视频横屏竖屏播放
11：支持320*240至1920*1080显示屏 （同行只支持最大1280*800）
主板规格：
主板型号
ZC-HK4302
ZC-HK711
ZC-HK812
ZC-HK712（电容触摸款）
独家支持工具自行定制界面
图示
主板尺寸
长：62.2mm(含USB长为75.6 )
宽：41.6mm
高度（板+器件）：<3mm
长：62.4mm(含USB长为75.4 )
宽：43.9mm
高度（板+器件）：<3mm
长：67.4mm(含USB长为81.8 )
宽：44.5mm
高度（板+器件）：<3mm
长：95.1mm(含USB长为75.6 )
宽：44.8mm
高度（板+器件）：<3mm
LCD支持接口
40PIN
RGB666 / RGB 888 / RGB+SPI
50PIN
RGB666 / RGB 888 ， TCON可调。
LVDS （配转接板）
40PIN MIPI
50PIN
RGB666 / RGB 888 ，
TCON可调
支持LCD尺寸及分辨率
3.97寸 480*800 IPS
4.3寸 480*272 TN
4.3寸 800*480 TN/IPS
4.5寸 480*854 IPS/TN
5寸480*854 IPS
5寸 800*480 TN/IPS
5.5寸480*854 IPS
7寸 800*480 TN
7寸1024*600 TN/IPS
10.1寸 1024*600
8寸800*1280
10.1寸 800*1280
10.1寸 1080*1920
10.1寸 1920*1080
7寸1024*600 TN/IPS
10.1寸 1024*600
LCD接口定义
具体接口请参考尾部附录，有不清楚请联系对应商务联系人
主控
海奇 B200 主频800M
存储/内置TF
128M 256M 512M 1G 2G 4G 8G 16G 32G 64G 128G
DDR缓存
64M/128M
128M
播放格式
1：视频格式720P：AVI,MP4,MKV,RMVB,MPG,MPEG,DAT,VOB,MOV,3GP,FLV
2：图片格式：JPG,JPEG,BMP,PNG
3：音频格式：
MP3,MP2,MP1,MPA,OGG,AAC,AC3,WAV,FLAC
1：视频格式1080P：AVI,MP4,MKV,RMVB,MPG,MPEG,DAT,VOB,MOV,3GP,FLV
2：图片格式：JPG,JPEG,BMP,PNG
3：音频格式：MP3,MP2,MP1,MPA,OGG,AAC,AC3,WAV,FLAC
开机方式
(可带开机LOGO)
1：霍尔开关 2：光控开关
3：按键开关 4：上电播放
5：拔动开关 6：人体感应
播放方式
1：上电播放 2：上电混播
3：按键点播 4：指定播放
音频
1：功放 2W/3W X1 2: 耳机外接 3: 支持拔轮
按键
支持10按键焊盘，可外接按键板
供电
1：USB/DC 5V 2：3.7~4.2V电池供电
连接方式
USB2.0 向下兼容USB1.1
标准套件
主板 1PCS, USB小板 1PCS， 霍尔开关1PCS
软件
智创配软件修改工具，可自行配置，差异化请联系业务定制。
注：如显示接口正确，我司基础软件没有的，提供相关初始化代码，我司可提供点屏服务。
一、使用方法：
1. 操作方式：
自动开关（贺卡上看不到任何按钮）
打开贺卡自动播放，合上贺卡自动关机。
可以根据客人自己的要求增加一些功能按键，例如：播放、停止、暂停、音量等。
2. 充电方式：USB线连接电脑充电。
3. 视频更换：通过USB线连接电脑，找到移动磁盘，可以自行更改、删除、上传任何视频到给视频贺卡内。
二、软件修改及升级：
1：免装升级软件，将TF卡装入机器，连接机器格式化盘符后，拷入固件及对应视频文件。
2：支持固件修改工具（具体参考后面工具示图）
3：支持LOGO替换
固件及工具下载地址：
http://www.zcsd-tech.com//download/content-47.html
三：PCB介绍：
1：PCB共三块:主板、USB接口板、霍尔开关板
四：外接焊盘功能定义：
1：电池：3.7V单芯锂电池 (600mA~10000mA)
2：K0-K9按键：自定义按键功能，固件修改工具中选功能。
3：USB接口：连接USB小板，做升级与拷贝内容。
4：显示屏接口：40PIN,50PIN，RGB、RGB+SP，MIPI接口显示屏。
6：霍尔：接霍尔小板
7：喇叭接口： 连接喇叭8R/2W X1或8R /1.5W X2 。
五：说明事项：
1：7寸/10寸等50PIN显示屏， LCD VCOM根据实际显示屏需求，可以调整各电压。
在主板上有三个电压可选择。 默认为3.8V，有3.3V及3V可选。
具体在主板上LCD左边靠下位置。有对应电阻焊盘。需要哪个电压直接将其焊盘短路即可。

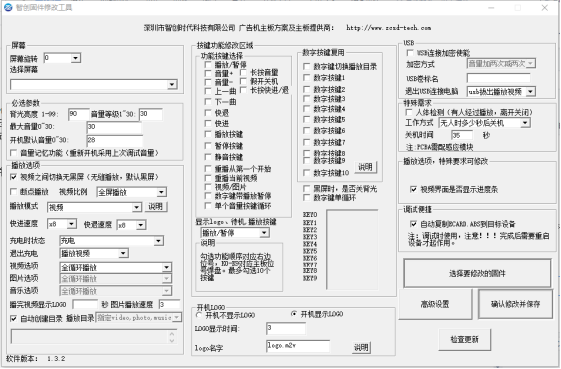

固件修改工具示图：
量产批量拷贝工具：
详细规格书请在资料下载中下载
